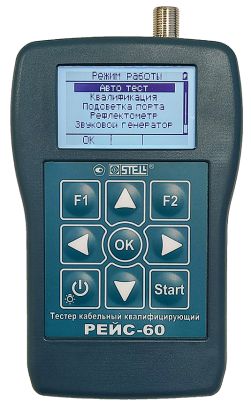

Тестер кабельный квалифицирующий РЕЙС-60

Тестер кабельный квалифицирующий РЕЙС-60 предназначен для тестирования и паспортизации кабельных линий (КЛ) связи стандартов 10Base-T, 100Base-TX, 1000Base-T, TV. Устройство позволяет выявить дефектную КЛ, которая не обеспечивает необходимую пропускную способность для передачи 10/100/1000 Ethernet. РЕЙС-60 работает с кабелями типа витая пара и коаксиальными.

Прибор предназначен для:

• проверки схемы разводки;
• проверки состояния КЛ;
• измерения длины КЛ;
• определения наличия подключения к порту сетевого оборудования.

Конструктивно прибор выполнен в портативном пластиковом корпусе, питание — от четырёх батарей или аккумуляторов типа ААА.

Возможности

Прибор РЕЙС-60 выполняет следующие тесты и функции:

• Квалификация кабельных линий для стандартов 10BASE-T, 100BASE-TX, 1000BASE-T (максимальная длина в тестах квалификации — не более 100 метров от прибора до ответной части);
• Определение схемы разводки кабеля (графическая схема, обнаружение расщеплённых пар);
• Измерение длины кабеля (встроенный рефлектометр с максимальным диапазоном 1200 м при коэффициенте укорочения 1,500);
• Обнаружение технологии PoE (Power over Ethernet);
• Генерирование аналоговых тональных сигналов для выделения кабеля из пучка и локализации в стенах/полах (со сторонним приемником, в комплект поставки не входит);
• Обнаружение подключения к порту коммутатора или концентратора;
• Обнаружение и идентификация портов Ethernet (подсветка порта — мигание светового индикатора портов коммутатора или концентратора);
• Обнаружение удалённых идентификаторов (не более 8 штук);
• Поиск неисправностей: ошибки в схеме разводки, несоответствие КЛ частотным характеристикам сети, смещение задержки, нарушение длины, расщепление пар, КЗ или обрыв, другие неоднородности;
• Хранение результатов: до 250 результатов квалифицирующего тестирования во внутренней памяти;
• Работа с компьютером через USB Type-C (режим съёмного диска, передача данных, обновление ПО).

Области применения

Основные области применения прибора РЕЙС-60:

• Паспортизация кабельных сегментов (создание графической схемы, сохранение результатов квалификации);
• Проверка схемы раскладки кабельных систем по объекту;
• Проверка состояния кабельных линий;
• Измерение длины кабельных линий;
• Определение наличия подключения к порту сетевого оборудования (коммутаторы, концентраторы);
• Диагностика и поиск повреждений в медных кабелях связи (обрыв, короткое замыкание, расщепление пар, нарушение разделки, скрутки, некачественный обжим розеток);
• Локализация кабеля в пучке с помощью звукового генератора;
• Идентификация портов активного оборудования (функция «Подсветка порта»);

Прибор может использоваться как для однократных проверок (режим «Авто тест»), так и для детальной паспортизации кабельных трасс (режим «Квалификация»).
